Anschlussklemmen
Die Pinbelegung des MRL‑8P ist in Abbildung 2 dargestellt und in der folgenden Tabelle aufgeführt.
ACHTUNG Schließen Sie an keine Klemme Spannungen von mehr als 30 V an! Überspannungen können die Funktion des MRL‑8P beeinträchtigen, das Gerät zerstören und zu Verletzungen führen.

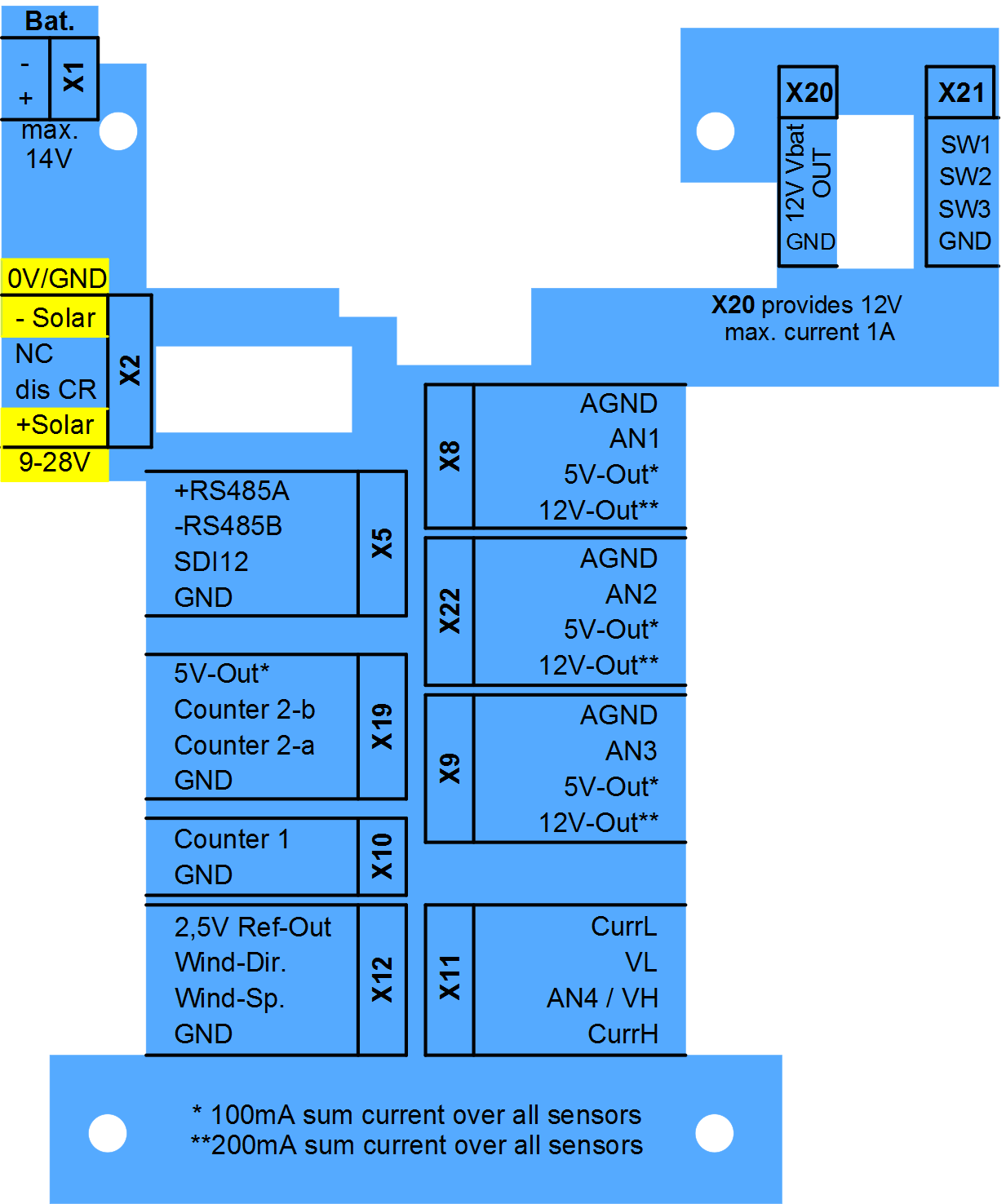

Abbildung 2 Anschlussklemmen des MRL‑8P
|
Port |
Pin |
Beschreibung |
|---|---|---|
|
X1 |
- |
Batteriestecker (-) |
|
+ |
Batteriestecker (+), max. 14 V |
|
|
X2 |
- Solar |
Versorgungsspannung (-) oder Solarpanelanschluss (-) |
|
NC |
Nicht verbunden. Nicht verwenden! |
|
|
dis CR |
Deaktivieren des internen Ladereglers |
|
|
+ Solar |
Versorgungsspannung (+) oder Solarpanelanschluss (+) |
|
|
X5 |
+ RS485A |
|
|
- RS485B |
RS-485 B |
|
|
SDI12 |
||
|
GND |
Erde |
|
|
X19 |
5V-Out |
5 V Ausgang für Sensorversorgung (max. 100 mA)1 |
|
Counter 2-b |
Zähler 2, Sekundäreingang für Encoder |
|
|
Counter 2-a |
Zähler 2, Primäreingang für Encoder |
|
|
GND |
Erde |
|
|
X10 |
Counter 1 |
Eingang Zähler 1 |
|
GND |
Erde |
|
|
X12 |
2.5V Ref-Out |
2,5 V Referenzspannungsausgang |
|
Wind-Dir. |
Eingang Windrichtung (Potentiometer) |
|
|
Wind-Sp. |
Windgeschwindigkeitseingabe |
|
|
GND |
Erde |
|
|
X8 |
AGND |
Analoge Masse |
|
AN1 |
Analogeingang 1 |
|
|
5V-Out |
5 V Ausgang für Sensorversorgung (max. 100 mA)1 |
|
|
12V-Out |
12 V Ausgang für Sensorversorgung (max. 200 mA)2 |
|
|
X22 |
AGND |
Analoge Masse |
|
AN2 |
Analogeingang 2 |
|
|
5V-Out |
5 V Ausgang für Sensorversorgung (max. 100 mA)1 |
|
|
12V-Out |
12 V Ausgang für Sensorversorgung (max. 200 mA)2 |
|
|
X9 |
AGND |
Analoge Masse |
|
AN3 |
Analogeingang 3 |
|
|
5V-Out |
5 V Ausgang für Sensorversorgung (max. 100 mA)1 |
|
|
12V-Out |
12 V Ausgang für Sensorversorgung (max. 200 mA)2 |
|
|
X11 |
CurrL |
Differenzstromeingang (-) |
|
VL |
Differenzspannungseingang (-) |
|
|
AN4 / VH |
Differenzspannungseingang (+) |
|
|
CurrH |
Differenzstromeingang (+) |
|
|
X20 |
12Vbat OUT |
12 V Spannungsversorgung (max. 500 mA)3 |
|
12Vbat OUT |
12 V Spannungsversorgung (max. 500 mA)3 |
|
|
12Vbat OUT |
12 V Spannungsversorgung (max. 500 mA)3 |
|
|
GND |
Erde |
|
|
X21 |
SW1 |
Schaltausgang 1 (Versorgungsspannung, max. 0.5 A @ 12 V) |
|
SW2 |
Schaltausgang 2 (Versorgungsspannung, max. 0.5 A @ 12 V) |
|
|
SW3 |
Schaltausgang 3 (Versorgungsspannung, max. 0.5 A @ 12 V) |
|
|
GND |
Erde |
