Wie verwende ich die Federklemmen?

Zum Anschluss eines Sensors an den MRL‑8P werden 2- oder 4-polige Federklemmen verwendet (siehe Abbildung 5).

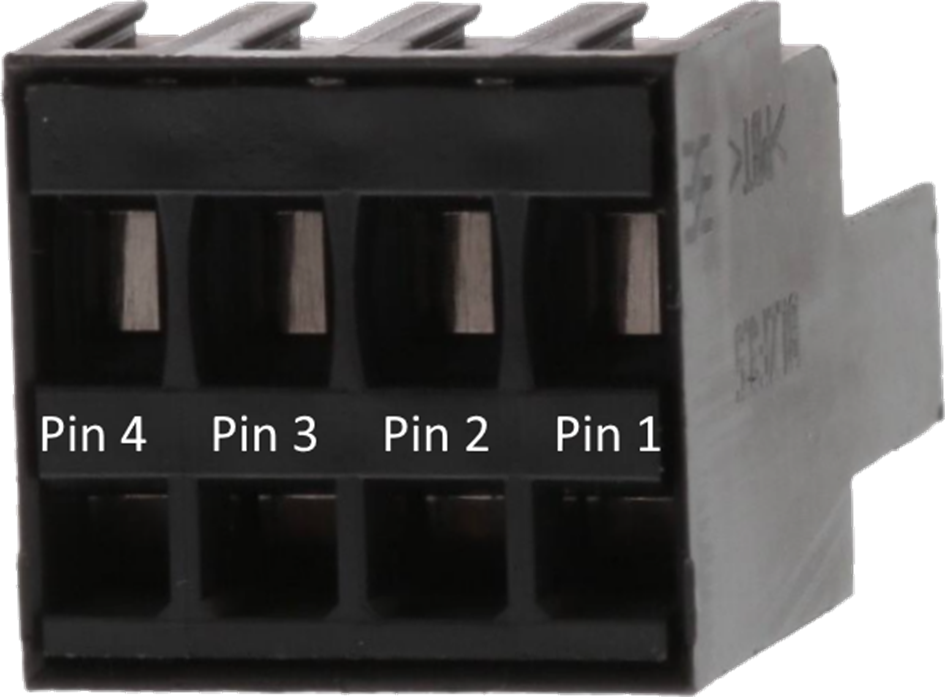

Abbildung 5 4-poliger Federclip

Nach dem Entfernen der Federklammer aus dem Datenlogger werden die Sensordrähte wie folgt angeschlossen:

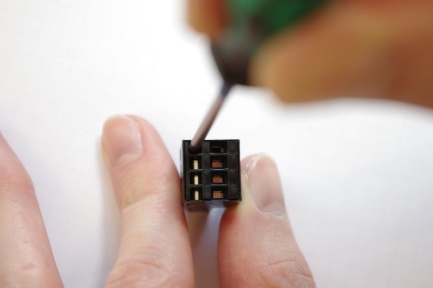

	Drücken Sie einen 2 mm Flachkopfschraubendreher in den Federschlitz, um die Anschlussklemme zu öffnen.

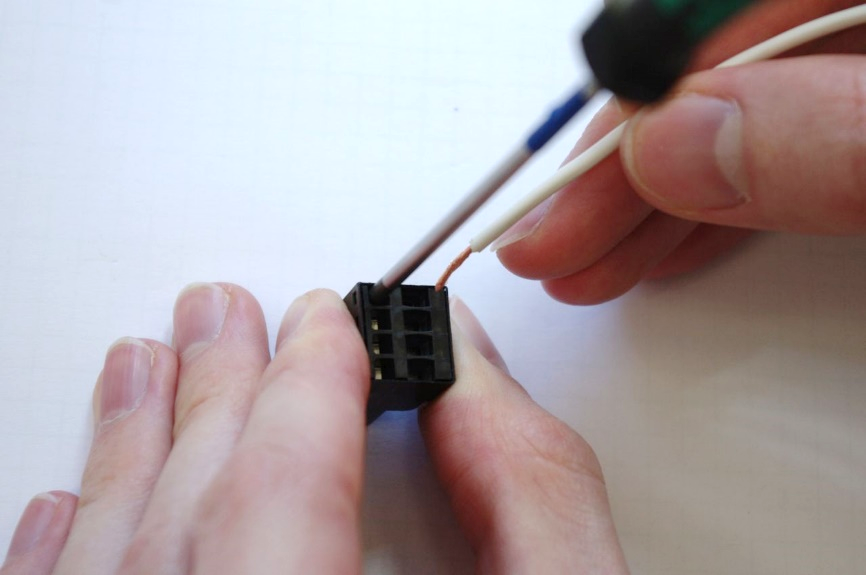

	Führen Sie den Draht in die Anschlussklemme.

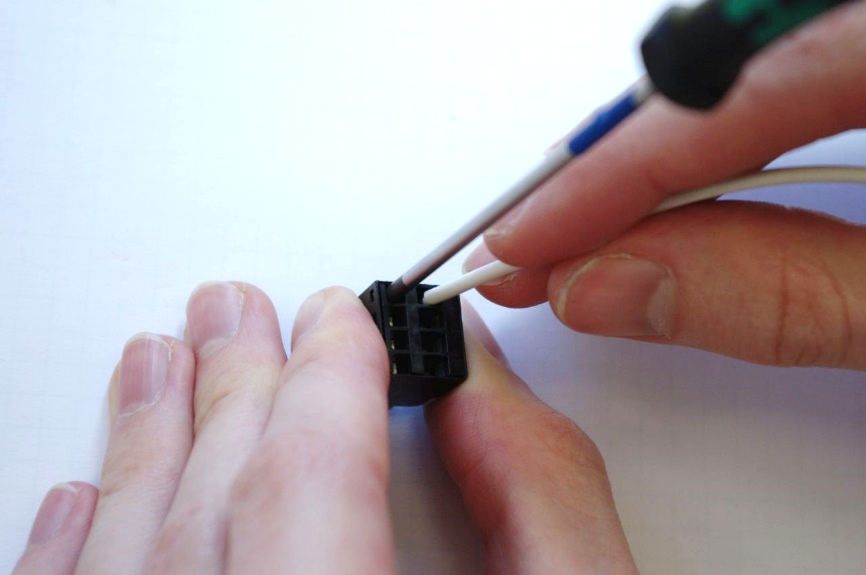

	Achten Sie darauf, dass der Draht bis zum Anschlag der Anschlussklemme geführt wird. ACHTUNG Achten Sie darauf, dass die Federklemme am blanken Draht und nicht an der Drahtisolierung anliegt!

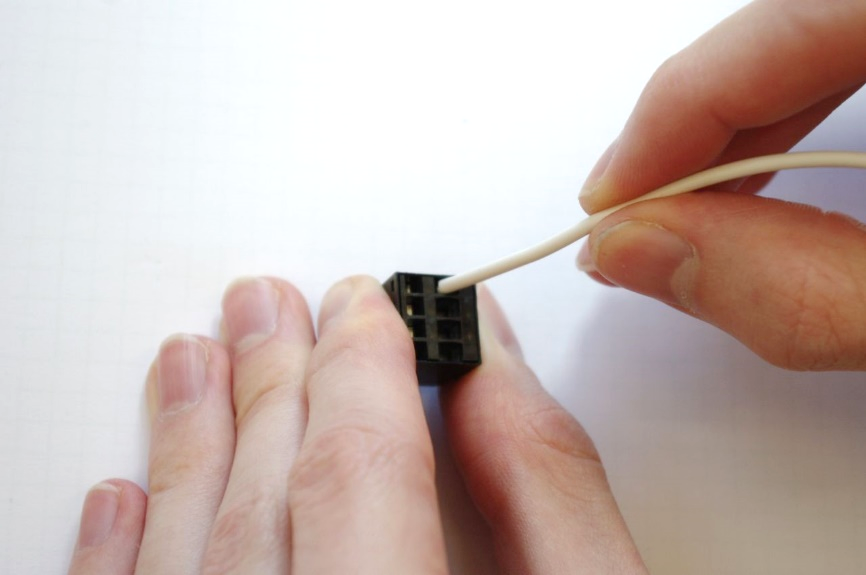

	Ziehen Sie den Schraubendreher heraus und vergewissern Sie sich, dass der Draht fest sitzt.
