DIP-Schalter

Die Art der Zählereingänge kann mit drei DIP-Schaltern konfiguriert werden. Ihre Position ist dargestellt in Abbildung 1 und Abbildung 2.

Um Signale von einem Sensor mit Open-Collector-Ausgang oder Source-Ausgang zu empfangen, stellen Sie die DIP-Schalter gemäß der folgenden Tabelle ein:

Neue MRL‑8E Versionen (3x4 Schalter)

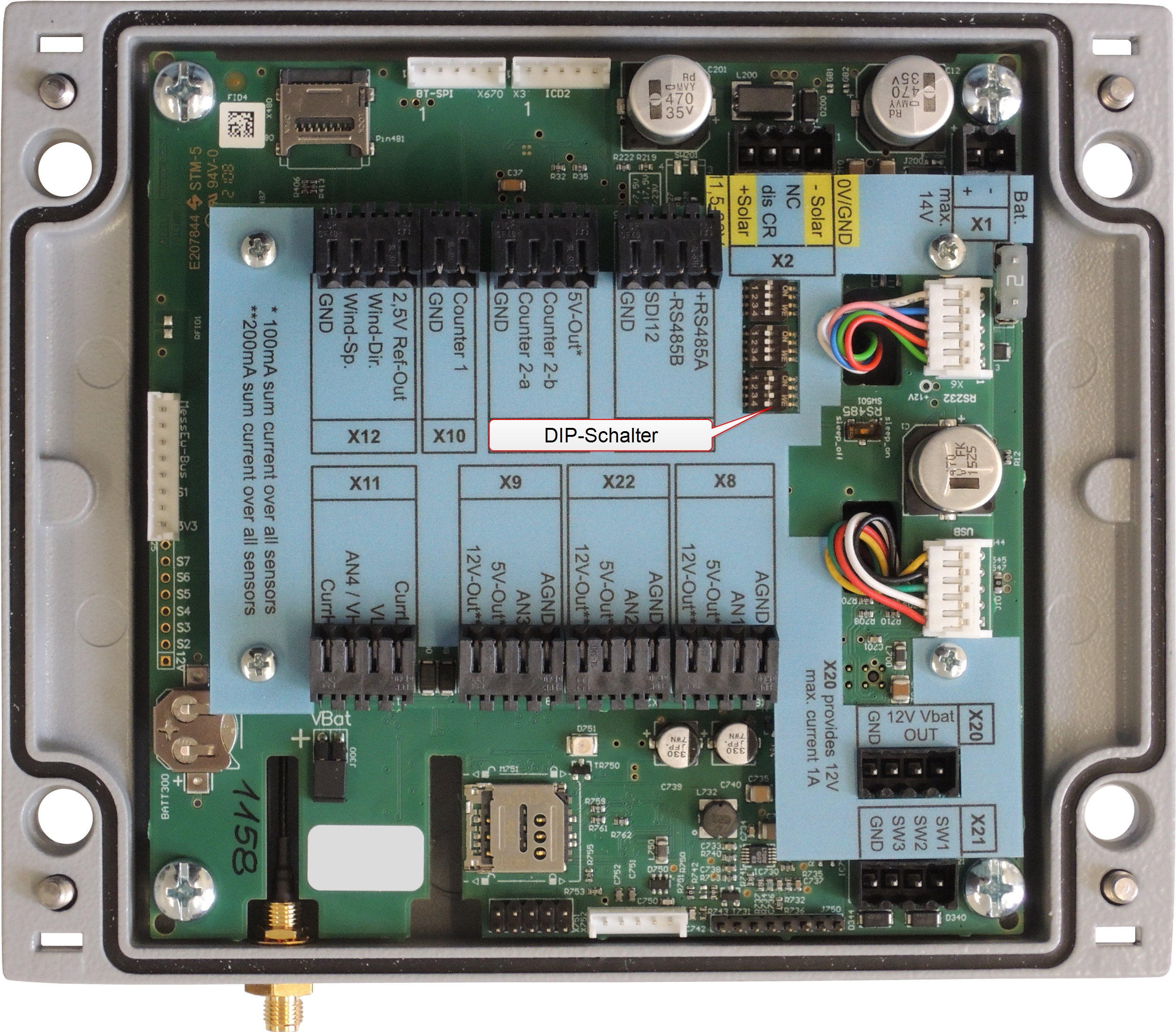

Abbildung 1 DIP-Schalter

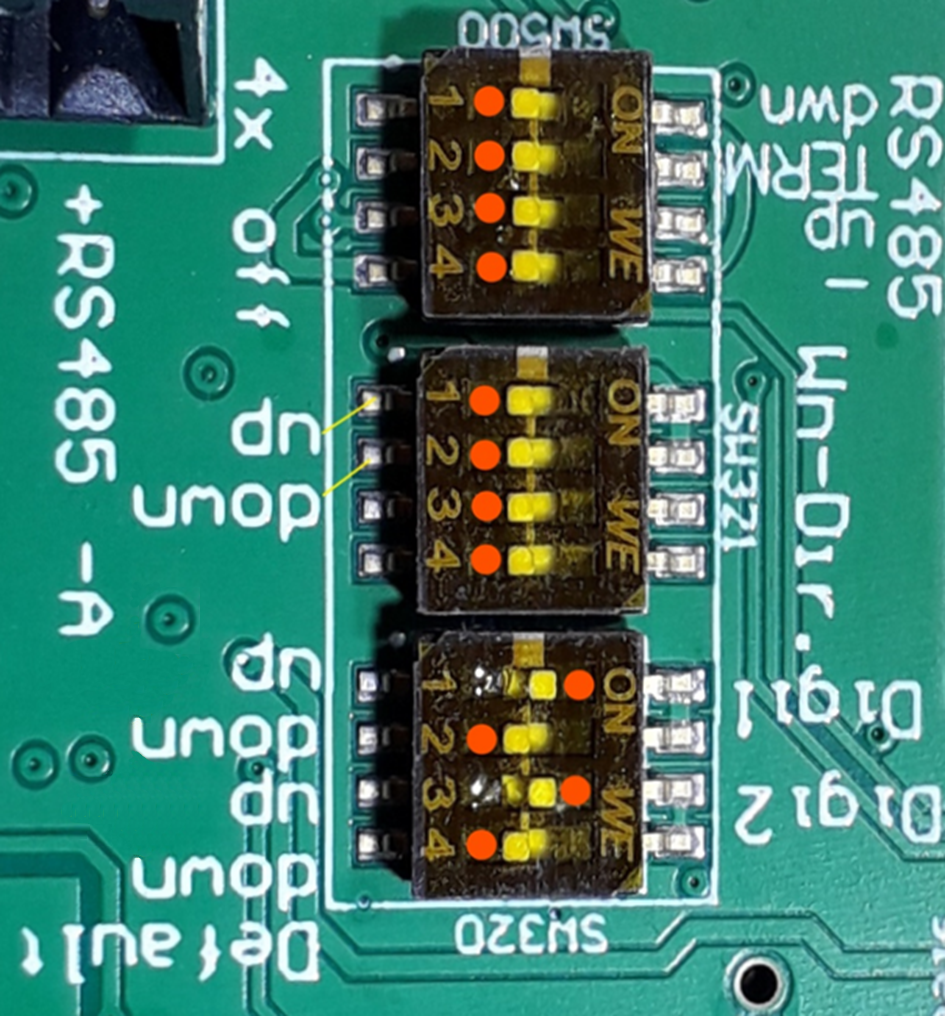

Orangefarbene Punkte zeigen die Standardpositionen.

DIP-Schalter Position Funktion RS-485 (SW500) SW1 aktiviert B mit 3.0 kΩ zu GND SW2 aktiviert A mit 150 Ω zu B SW3 aktiviert A mit 1.1 kΩ zu High SW4 aktiviert B mit 2.7 kΩ zu GND RS-485 Ruhezustand (SW501) aus High ≙ 5 V Ein High ≙ 3 V Wn-Dir (SW321) SW1 aktiviert Windrichtung: pull-up SW2 aktiviert Windrichtung: pull-down SW3 nicht belegt SW4 nicht belegt Digital (SW320) SW1 aktiviert Digi 1: pull-up SW2 aktiviert Digi 1: pull-down SW3 aktiviert Digi 2: pull-up SW4 aktiviert Digi 2: pull-down

Eingabebereiche digitaler Kanäle

pull-down:	0 ... 0,6 V
pull-up:	2 ... 28 V

Verwendung von Windrichtung

Windrichtung:	SW1 und SW2 zu deaktiviert
Counter 2-b:	SW1 zu aktiviert, SW2 zu deaktiviert
Trigger:	SW1 zu deaktiviert, SW2 zu aktiviert

Verwendung von Digi

Counter 1 & 2-a:	SW1 zu aktiviert, SW2 zu deaktiviert, SW3 zu aktiviert, SW4 zu deaktiviert
Trigger 1 & 2:	SW1 zu deaktiviert, SW2 zu aktiviert, SW3 zu deaktiviert, SW4 zu aktiviert

Alte MRL‑8E Versionen (3x2 Schalter)

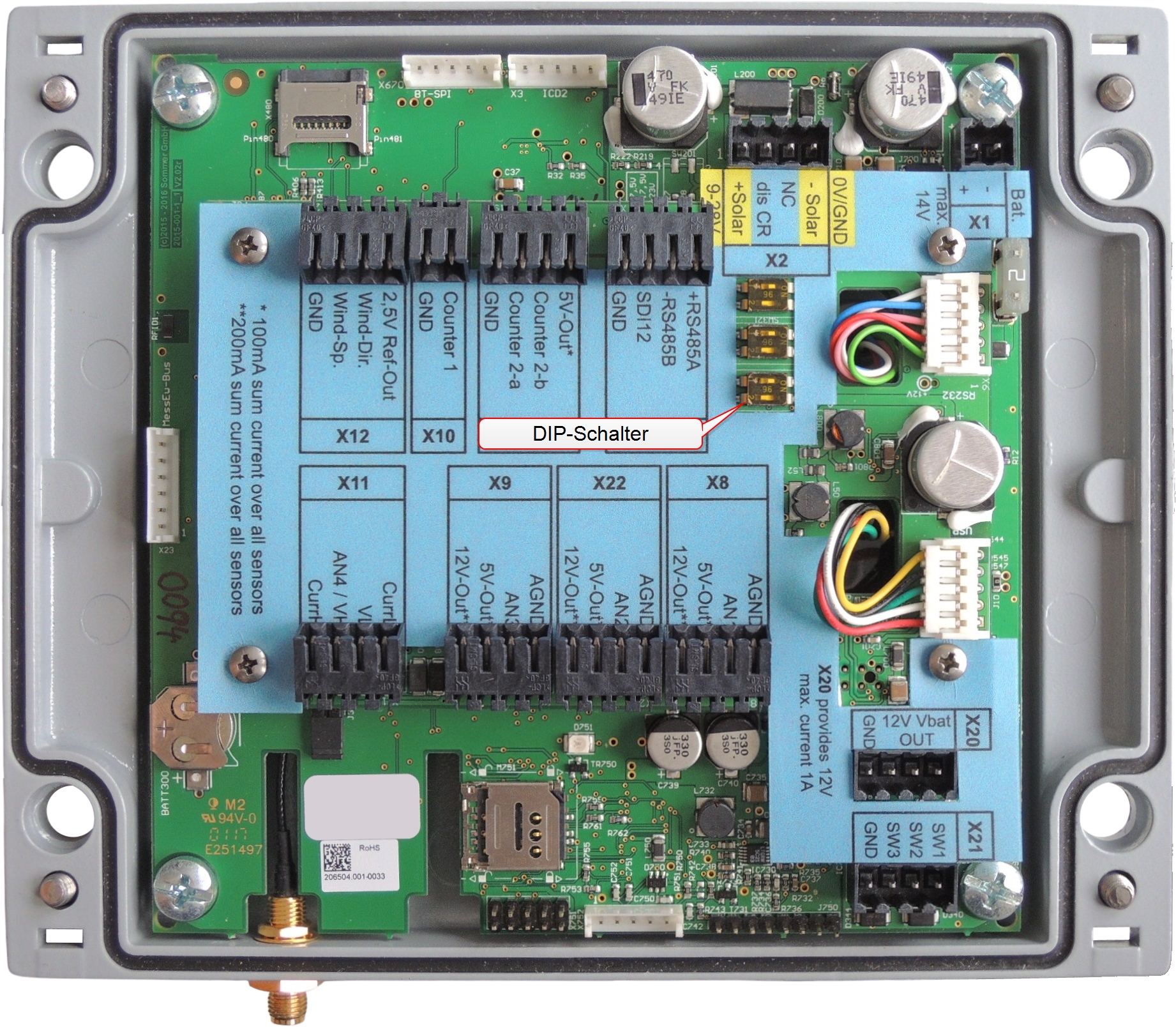

Abbildung 2 DIP-Schalter

DIP-Schalter	Position	Funktion
SW322	(Standard)	Der Pin Wind-Dir an der Klemme X12 ist als Analogeingang zum Empfangen eines Windrichtungssignals (Potentiometer) konfiguriert, und der Pin Counter-2b an der Klemme X19 ist deaktiviert.
		Der Pin Counter-2b an der Klemme X19 ist als Zählereingang mit einem Pull-up-Widerstand konfiguriert (Anschluss an einen Sensor mit Open-Collector-Ausgang). Der Pin Wind-Dir an der Klemme X12 ist deaktiviert.
		Der Pin Counter-2b an der Klemme X19 ist als Zählereingang mit einem Pull-Down-Widerstand konfiguriert (wird mit einem Sensor mit aktivem Ausgang verbunden).
SW321	(Standard)	Der Pin Counter-2a an der Klemme X19 ist als Zählereingang mit einem Pull-up-Widerstand konfiguriert (Anschluss an einen Sensor mit Open-Collector-Ausgang).
		Pin Counter-2a an der Klemme X19 ist als Zählereingang mit einem Pulldown-Widerstand konfiguriert (Anschluss an einen Sensor mit einem aktiven Ausgang).
SW320	(Standard)	Der Pin Counter-1 an der Klemme X10 ist als Zählereingang mit einem Pull-up-Widerstand konfiguriert (Anschluss an einen Sensor mit Open-Collector-Ausgang).
		Der Pin Counter-1 an der Klemme X10 ist als Zählereingang mit einem Pull-Down-Widerstand konfiguriert (wird mit einem Sensor mit aktivem Ausgang verbunden).
