…und vor allem ÜBERLEBENSNOTWENDIG! Umso wichtiger ist es zu wissen, wo sich dieses

kostbare GUT in reinen und unreinen Zustand und in welcher Menge gerade bewegt.

Neben natürlichen Flüssen und Bächen sind es geführte Systeme, Kanalisationen und Aufbereitungsanlagen,

in denen die Wasserbehörden mehr Überwachung der Durchflussmengen fordern auf Grund von
wiederkehrenden Trockenperioden in den letzten Jahren.

Berührungslose Messsysteme ermitteln diese Informationen einfach und zuverlässig.

Neben den Oberflächengewässern besteht ein Teil unseres Wasserhaushaltes aus Schmutzwasser, das in Kläranlagen professionell zu Trinkwasser aufbereitet wird.

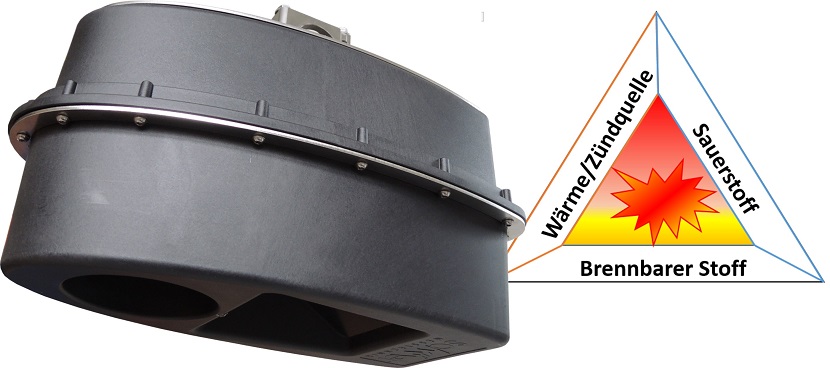

SQ-ATEX - Geschwindigkeits- und Pegel-Messung

Beispiel: Kläranlage

Während der Abwasserreinigung in einer Kläranlage finden im Faulturm anaerobe Abbauprozesse statt. Dabei entsteht Biogas (auch Klär- oder Faulgas) das hauptsächlich aus Methan und Kohlendioxid besteht.

Das Biogas ist sehr feucht, neigt zum Kondensieren und ist mit Partikeln beladen. Seine Zusammensetzung ist unterschiedlich und aggressiv. In Verbindung mit Luft kann es zu explosiven Gemischen kommen.

Deshalb sind entsprechende Sicherheitsmaßnahmen zu ergreifen. So müssen die eingesetzten technischen Geräte in diesem Bereich speziell für die jeweilige Ex-Zone zugelassen sein.

Als überwachungsbedürftig wird eine „Ex-Schutz-beinhaltende“ Anlage bezeichnet, die in der Gesamtheit aller Geräte, Schutzsysteme, den Sicherheits-, Kontroll- oder den Regelvorrichtungen im Sinne der jeweils gültigen länderspezifischen Richtlinie und deren funktionaler Zusammenschaltung darstellt.

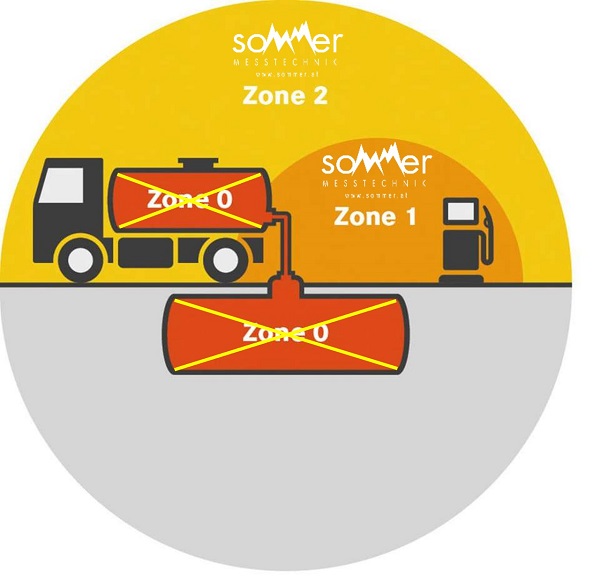

 Der ATEX ( ATmosphères EXplosibles ) Schutz wird in Zone 0-2 eingeteilt

Sommer bietet zwei verschiedene Modelle für den Ex Zone 1 und Ex Zone 2.

SV-ATEX

Geschwindigkeits-Messung

SQ-ATEX

Geschwindigkeits- und Pegel-Messung

Die genaue und zeitnahe Kenntnis des Wasserdurchflusses ist von zentraler Bedeutung für den Betrieb von Kläranlagen und Abwassernetzen und die Bewirtschaftung kommunaler und industrieller Wasserressourcen.

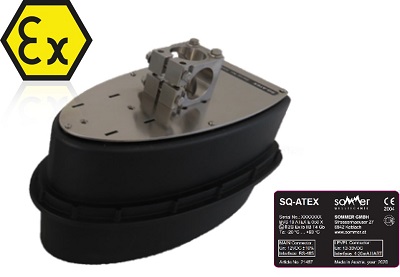

Der Sensor SQ- ATEX ist ein Messgerät zur kontinuierlichen und berührungslosen Messung des Wasserdurchflusses in explosionsgefährdeten Bereichen. Er kombiniert zwei Geräte in einem System. Der erste ermittelt den Wasserstand über die Laufzeitmessung eines Radarsignals, der zweite die Fließgeschwindigkeit der Wasseroberfläche mit Hilfe der Doppler-Frequenz -Verschiebung.

Nach jeder Messung errechnet der Sensor mit einem leistungsfähigen und hydraulischen Modell die mittlere Geschwindigkeit und die benetzte Querschnittsfläche, die wiederum zur Berechnung des Wasserabflusses herangezogen werden.

Mehr Informationen auf unserer Website:

Fragen?

mail:

office@sommer.at

Die genaue und zeitnahe Kenntnis des Wasserdurchflusses ist von zentraler Bedeutung für den Betrieb von Kläranlagen und Abwassernetzen und die Bewirtschaftung kommunaler und industrieller Wasserressourcen.

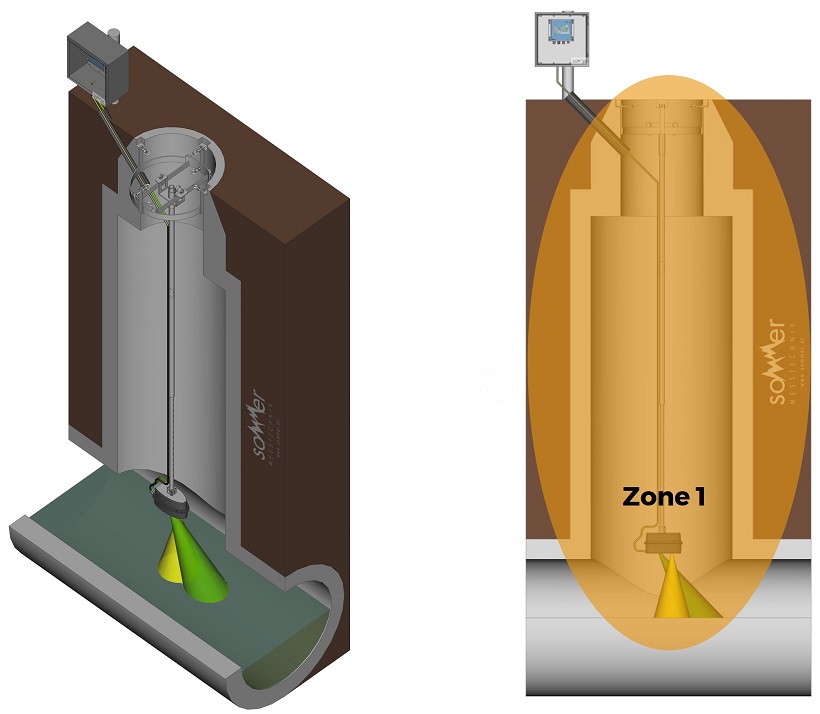

Einbaubeispiel: SQ-ATEX montiert an einer mobilen Schachtaufhängung mit Kabel-durchführung des Sensors bis zu den 3 ATEX Barrieren im Schaltschrank des Datenloggers

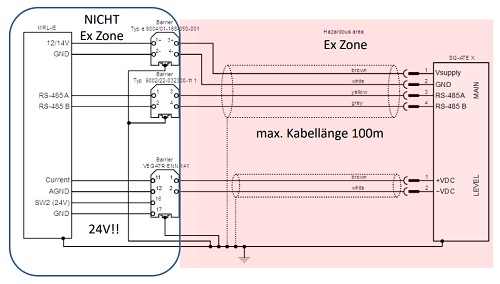

Verdrahtungsbeispiel: SQ-ATEX über Barrieren auf
MRL-8 4G Datenlogger

Fragen? Kontakt: office@sommer.at

Der SQ-ATEX hat ein attraktives Preis-Leistungsverhältnis und kommt auf Wunsch anschlussfertig OUT of the Box voreingestellt per Paketdienst oder wird durch unseren Service zugestellt.

Der Einbau kann durch den hauseigenen ATEX Beauftragten oder einen externen dafür zugelassenen Betrieb erfolgen, der auch die länderspezifischen Anforderungen kennt.

Nach der mechanischen Installation und dem elektrischen Anschluss kann die Inbetriebnahme durch den Kunden mit Fernwartungsunterstützung durch einen Sommer Techniker oder direkt vor Ort erfolgen.

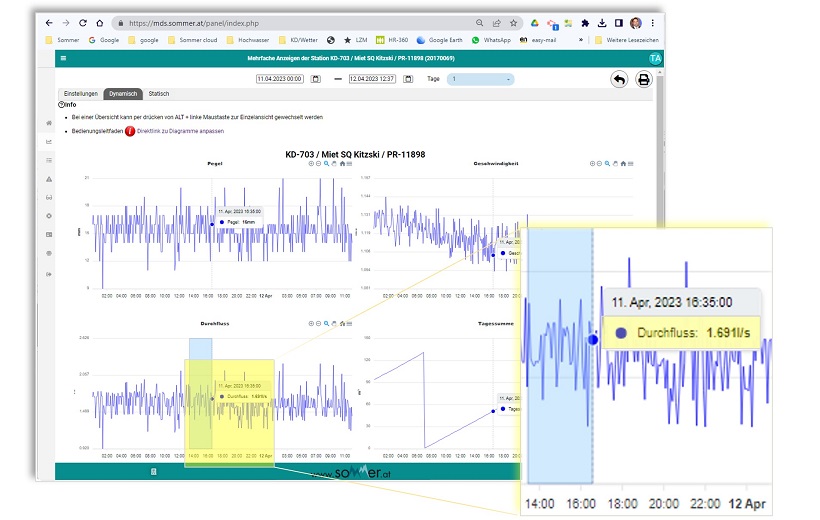

SOMMER MDS 2.0 Darstellung bei 2G/3G/4G,Ethernet oder LORA
Datenübertragung inkl. Datensicherung für bis zu 36 Monate

Der SQ-R misst kontinuierlich und berührungslos die Durchflussmenge von
Abwasserkanälen, teilgefüllten Rohren und technischen Gerinnen in Industrie und
Wasserversorgung. Der SQ-R ist nicht mit dem Wasser in Kontakt und kann somit ohne
Beeinträchtigung durch Schmutz und mitgeführte Feststoffe betrieben werden.
Mit seiner kompakten Bauform und vielseitigen Montagemöglichkeit ist er die ideale Wahl für
Durchflussmessungen in Wartungsschächten von Anlagen und Abwasserkanälen.

Der PQ misst kontinuierlich den Wasser- oder Abwasserdurchfluss in Kanälen, Rohren und offenen Kanälen in Kanalnetzen, Wasseraufbereitungsanlagen und Industrieanlagen. Er kombiniert zwei Sensoren in einem System.
Der erste bestimmt den Wasserstand mit einer Drucksonde oder einem Radarsensor, der zweite misst gleichzeitig die mittlere Fließgeschwindigkeit mit einem Ultraschall-Doppler-Sensor.

Der PV SOMFLOW misst kontinuierlich die Wasser- oder Abflussgeschwindigkeit in Kanälen, Rohren und offenen Gerinnen in Kanalnetzen, Wasseraufbereitungsanlagen und Industrieanlagen.
Der duale 1-MHz-Ultraschall-Doppler-Transceiver ermittelt Fließgeschwindigkeiten von nur 0,01 m/s bis 5 m/s.

Sommer entwickelt und vertreibt Sensoren und Umweltüberwachungsgeräte, einschließlich Systemlösungen zur Datenerfassung, Datenübertragung und Analyse der erfassten Daten, sowie maßgeschneiderte Sicherheits- / Überwachganganlagen. Mit mehr als 30 Jahren Erfahrung ist SOMMER ein echter Messspezialist und zuverlässiger Partner in Hydrografie, Meteorologie, Industrie und Wasserwirtschaft, Abwasser und für geotechnische Anwendungen.

Innovative Doppler-Radarsensoren zur Abflussmessung, einzigartige Schneeüberwachungstechnologie sowie benutzerfreundliche Systeme für Datenmanagement und Telemetrie zeugen vom ausgeprägten Innovationsgeist des Unternehmens. Die Realisierung von Überwachungssystemen fernab jeglicher Infrastruktur und in rauen Umgebungen, wie z.B. alpinen und hochalpinen Wetterstationen, bildet ein weiteres Erfahrungsfeld von SOMMER Messtechnik.
